Edelstahl Korb Sieb 304 316 Flansch mit Drahtgeflecht Eimer für Öl Flüssigkeit Wasser Filtration
- Wird bei Öl- oder Flüssigkeitsleitungen verwendet, um Verunreinigungen in der Leitung zu filtern.
- Die Filtrationsfläche ist 2-3 mal größer als das Düsenrohr.
- Besteht aus dem Flanschdeckel, dem Gefäßkörper, dem Korb und den Befestigungselementen usw.
- Es kann an der Rohrleitung installiert werden, um die größeren festen Verunreinigungen zu entfernen.
- Es kann je nach Kundenanforderung angepasst werden.

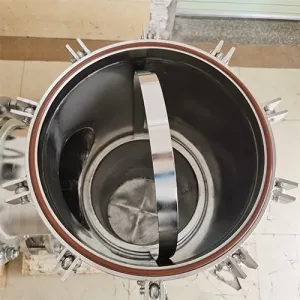

Lvyuan Water Purification Equipment stellt industrielle Korbsiebe aus Edelstahl 304 oder 316 her. Korbsiebe wurden entwickelt, um große feste Verunreinigungen in flüssigen Maschinen und Anlagen, einschließlich Kompressoren und Pumpen, zu entfernen, um einen stabilen Prozess und Betrieb zu gewährleisten. Die Korbsiebe von Lvyuan bestehen aus einem Aufnahmeteil, einer Trommel, einem Filterkorb, einem Flansch, einem Flanschdeckel und Befestigungselementen. Sie sind in verschiedenen Größen erhältlich und können je nach den spezifischen Anforderungen der Kunden angepasst werden. Lvyuan ist bestrebt, seinen Kunden weltweit qualitativ hochwertige Produkte und Dienstleistungen zu bieten.
- Material: Edelstahl (Güteklasse 304 oder 316)
- Filtrationsfeinheit: Verschiedene Mikronstärken erhältlich
- Verbindungstyp: Mit Flansch, mit Gewinde oder zum Einschweißen
- Betriebsdruck: Normalerweise bis zu 150 PSI (abhängig von Größe und Einstufung)
- Betriebstemperatur: Geeignet für Hochtemperaturanwendungen
- Endanschlüsse: ANSI-, DIN-, JIS- oder kundenspezifische Flanschnormen
- Design Top-Removal- oder Bottom-Out-Design für einfache Wartung
- Optionale Funktionen: Differenzdruckmessgerät, Entlüftung, Entleerung usw.

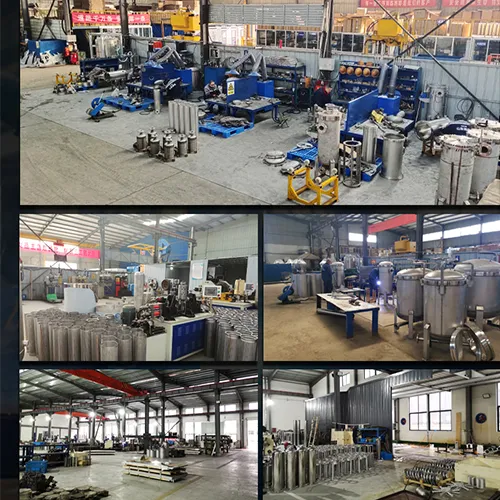

Lvyuan: Professioneller Hersteller von Korbsieben aus Edelstahl
1. Fluid tritt durch den Einlass in das Filtergehäuse ein, feste Verunreinigungen werden im Filterkorb zurückgehalten, und gereinigtes Fluid strömt durch den Filterkorb und wird durch den Auslass abgeleitet. Wenn der Druckunterschied zwischen Einlass und Auslass den eingestellten Wert erreicht oder die voreingestellte Zeit erreicht ist, ist eine Reinigung erforderlich.
2. Die Struktur besteht hauptsächlich aus einem Verbindungsrohr, einem Zylinder, einem Filterkorb, Flanschen, Flanschdeckeln und Befestigungselementen. Der Filterkorb ist das zentrale Filterelement und besteht oft aus Edelstahl-Drahtgewebe, Lochblech o. ä.
- Einlass- und Auslasshöhe, Rohrdurchmesser
- Trägerkombination Filterelement+Filterbeutel+Pumpe
- Werkstoff Z205/304/316/904 Edelstahl
- Augenschrauben-Konstruktion Leicht zu demontieren.
- Steckdose Der Korbfilter verfügt über ein Flansch- oder Gewinde-Design mit geradem Ein- und Ausgang, was die Rohrverlegung erleichtert.
- Flüssigkeitseinlass: Flansch oder Gewinde. Flaches Ein- und Auslassdesign. Einfache Rohrverlegung.
- Filtersieb Edelstahl, korrosionsbeständige und rostfreie Filterpräzision.
- Abwasserableitung Beim Reinigen von Verunreinigungen den Stopfen für den Schmutzwasserablass herausschrauben und einen Edelstahl-Kugelhahn installieren.
| Einlass und Auslass | Arbeitsdruck (Mpa) | Filtrationsgenauigkeit(μm) | Material |
|---|---|---|---|
| DN50 | 0.6 | 1-3000 | SS304-SS316L |
| DN65 | 0.6 | 1-3000 | SS304-SS316L |
| DN80 | 0.6 | 1-3000 | SS304-SS316L |
| DN100 | 0.6 | 1-3000 | SS304-SS316L |
| DN125 | 0.6 | 1-3000 | SS304-SS316L |
| DN200 | 0.6 | 1-3000 | SS304-SS316L |
| DN250 | 0.6 | 1-3000 | SS304-SS316L |
Wie funktioniert ein Edelstahl-Korbsieb?
1. Filtrationsstufe: Die zu verarbeitende Flüssigkeit tritt durch den Einlass des Filters in das Innere des Zylinders ein. Aufgrund der Blockierung durch den Filterkorb wird die Flüssigkeit gezwungen, die Maschen des Filterkorbs zu passieren. Während dieses Prozesses werden feste Verunreinigungen mit einer Partikelgröße, die größer als die Maschenweite des Filterkorbs ist (wie Rost, Sediment, Rohrstein usw.), auf der Innenfläche oder im Inneren des Filterkorbs zurückgehalten. Die gereinigte, saubere Flüssigkeit wird außerhalb des Filterkorbs gesammelt und fließt aus dem Auslass des Filters ab.
2. Reinigungsauslöser: Während sich Verunreinigungen auf dem Filterkorb ansammeln, nimmt die Durchlässigkeit des Filterkorbs allmählich ab, wodurch eine Druckdifferenz (Druckverlust) zwischen dem Ein- und Ausgang des Filters entsteht. Der Bediener kann im Steuerungssystem eine maximal zulässige Druckdifferenz einstellen. Wenn die tatsächliche Druckdifferenz diesen Sollwert erreicht oder erfahrungsbedingt eine feste Reinigungszeit eingestellt ist, wird das Reinigungsprogramm ausgelöst. Es gibt hauptsächlich zwei Arten von Reinigungsmethoden:
- Manuelle Reinigung: Schließen Sie die Ein- und Auslassventile, öffnen Sie den Flanschdeckel an der Oberseite des Filters, heben Sie den Filterkorb direkt mit der Hand heraus, spülen Sie ihn mit einer weichen Bürste und klarem Wasser ab und setzen Sie ihn anschließend wieder ein.
- Automatische/halbautomatische ReinigungDas System öffnet automatisch das Ablassventil und kann eine Saugdüse oder eine Bürste in das Filterelement steuern, um Verunreinigungen abzusaugen oder abzubürsten und diese mit dem Abwasserstrom auszulegen. Der gesamte Reinigungsprozess dauert in der Regel nur wenige Dutzend Sekunden und beeinträchtigt den kontinuierlichen Betrieb des Systems nicht.
Wartung des Korbsiebs
Der Hauptbestandteil des Korbsiebs ist das Filterelement, das aus einem Filterkorb und einem festen Rahmen besteht. Der Korb ist ein Verschleißteil und muss besonders geschützt werden.Wenn das Korbsieb über einen längeren Zeitraum läuft, fängt der Filterkorb Verunreinigungen in der Flüssigkeit ab, der Widerstand nimmt zu und die Durchflussmenge nimmt ab, so dass der Filterkorb rechtzeitig gereinigt werden muss.Bei der Reinigung des Filterkorbs ist besonders auf das Edelstahl-Filtersieb am Filterkorb zu achten. Ist es beschädigt, verringert sich die Filtrationsgenauigkeit, was den Betrieb der Anlage beeinträchtigt. Der Filterkorb sollte rechtzeitig ausgetauscht werden, wenn das Filtersieb beschädigt oder verformt ist.
Wie wählt man den Siebkorb aus Edelstahl basierend auf Ihren Bedürfnissen aus?
- Import- und Exportdurchmesser: Er sollte nicht kleiner sein als der Einlassdurchmesser der zugehörigen Pumpe und entspricht normalerweise dem Rohrdurchmesser.
- Nenndruck und Temperatur: Der Nenndruck und das Material des Filters müssen auf der Grundlage des maximalen Drucks und der maximalen Temperatur bestimmt werden, die in der Rohrleitung auftreten können.
- Filtrationsgenauigkeit (Maschenweite/Öffnungsweite): Wählen Sie entsprechend der Partikelgröße der Verunreinigungen, die Sie abfangen müssen. Wenn Sie beispielsweise kleine Partikel filtern müssen, müssen Sie einen Filter mit einer höheren Maschenweite wählen.
- Materialverträglichkeit: Das Gehäuse- und Dichtungsmaterial des Filters muss der Korrosion des behandelten Mediums (wie sauren und alkalischen Stoffen) standhalten können.
Edelstahl-Korbfilter sind aufgrund ihrer einfachen und effizienten Konstruktion, ihrer zuverlässigen Filtrationsleistung, ihrer flexiblen Konfigurationsmöglichkeiten und ihrer unkomplizierten Wartung in vielen industriellen Prozessen zu einem unverzichtbaren “Torwächter” geworden. Ich hoffe, dass die obigen Informationen Ihnen helfen können, ein umfassenderes Verständnis dieses Geräts zu erlangen.
Wenn Sie über spezifische Einsatzszenarien oder Arbeitsbedingungen (wie die genauen Eigenschaften des Mediums, Durchflussanforderungen usw.) verfügen, können wir Ihnen durch deren Mitteilung möglicherweise konkretere Vorschläge zur Auswahl unterbreiten.
